Perché le morsettiere per PCB sono essenziali per collegamenti elettrici affidabili?
Morsettiere per circuiti stampatisono componenti critici nei moderni sistemi elettronici, fornendo connessioni cavo-scheda sicure e organizzate nell'automazione industriale, nella distribuzione dell'energia, nei dispositivi intelligenti, nei sistemi di energia rinnovabile e nell'elettronica di consumo. Questa guida completa ne esplora funzioni, strutture, vantaggi, metodi di selezione, problemi comuni, pratiche di installazione e tendenze future per aiutare ingegneri, produttori e acquirenti a prendere decisioni informate.
Sommario
- 1. Comprensione delle morsettiere PCB
- 2. Come funzionano le morsettiere PCB
- 3. Tipi principali di morsettiere per PCB
- 4. Materiali e costruzione
- 5. Vantaggi principali
- 6. Applicazioni comuni
- 7. Come scegliere la morsettiera PCB giusta
- 8. Errori comuni commessi dagli acquirenti
- 9. Consigli per l'installazione e la manutenzione
- 10. Morsettiera PCB e altri connettori
- 11. Tendenze e innovazioni del settore
- 12. Domande frequenti
- 13. Conclusione
1. Comprensione delle morsettiere PCB

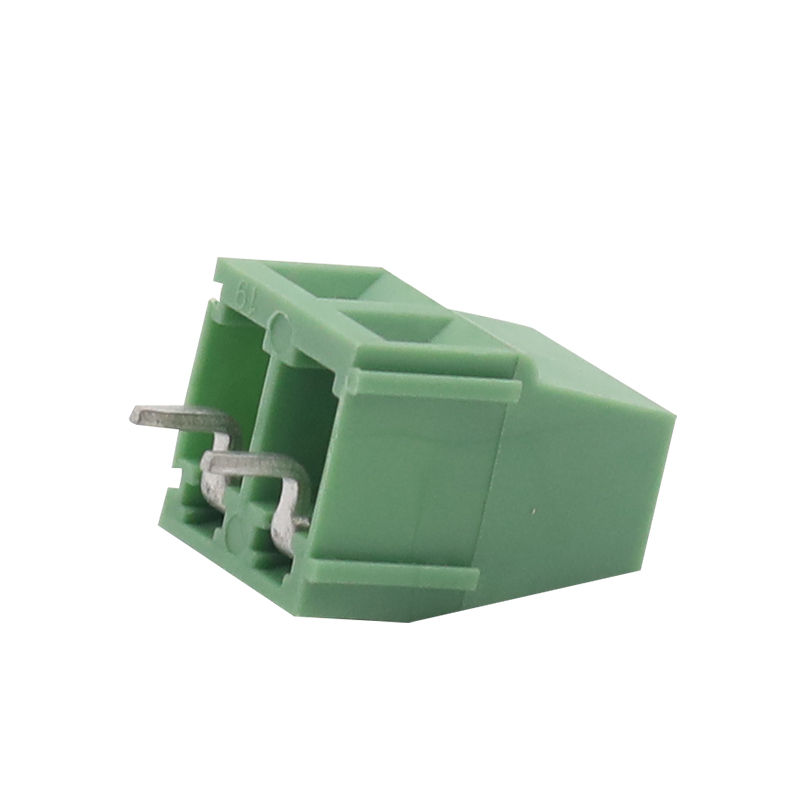

Una morsettiera PCB è un connettore elettrico progettato per fissare i cavi direttamente su una scheda a circuito stampato (PCB). Crea una connessione elettrica stabile tra il cablaggio esterno e i circuiti elettronici semplificando al tempo stesso il montaggio, la manutenzione e la risoluzione dei problemi.
A differenza dei collegamenti con cavi saldati permanenti, le morsettiere PCB consentono agli utenti di collegare e scollegare rapidamente i cavi senza danneggiare la scheda del circuito. Ciò li rende estremamente preziosi nei sistemi che richiedono frequenti manutenzioni o sostituzioni di componenti.
Questi connettori si trovano comunemente in:
- Sistemi di controllo industriale
- Alimentatori
- Sistemi di sicurezza
- Apparecchiature HVAC
- Dispositivi di telecomunicazione
- Attrezzature per energie rinnovabili
- Elettronica automobilistica
- Prodotti per la casa intelligente
Funzione chiave:Le morsettiere PCB forniscono collegamenti sicuri, organizzati e resistenti alle vibrazioni, riducendo al tempo stesso i tempi di installazione e la complessità della manutenzione.
2. Come funzionano le morsettiere PCB
Le morsettiere per PCB funzionano fissando i fili in terminali conduttivi montati direttamente sul PCB. La corrente elettrica scorre dal filo esterno attraverso il conduttore metallico e nel circuito stampato.
La maggior parte delle morsettiere per PCB utilizza uno dei seguenti metodi di fissaggio dei cavi:
| Metodo di connessione | Descrizione | Vantaggi |
|---|---|---|
| Morsetto a vite | Filo fissato tramite viti | Connessione forte e affidabile |
| Morsetto a molla | La pressione della molla mantiene il filo in posizione | Installazione rapida e resistenza alle vibrazioni |
| Push-in | Connessione ad inserzione diretta | Montaggio rapido |
| Tipo di barriera | Barriere isolate tra i terminali | Maggiore sicurezza |
Una volta collegata, la morsettiera garantisce una conduttività elettrica continua proteggendo al tempo stesso dall'allentamento accidentale del cavo.
3. Tipi principali di morsettiere per PCB
Applicazioni diverse richiedono design diversi della morsettiera PCB. Comprendere i tipi disponibili aiuta gli ingegneri a selezionare la soluzione giusta.
Morsettiere PCB a foro passante
Questi sono montati attraverso i fori praticati nel PCB e saldati sul lato opposto. Offrono un'eccellente resistenza meccanica e sono comunemente utilizzati in ambienti ad alte vibrazioni.
Morsettiere PCB a montaggio superficiale
I design a montaggio superficiale sono fissati direttamente alla superficie del PCB, supportando la produzione automatizzata e layout compatti.
Morsettiere PCB collegabili
Le versioni collegabili consentono di scollegare i connettori senza scollegare i singoli cavi. Sono ideali per apparecchiature modulari e manutenzione rapida.
Morsettiere per PCB ad angolo retto
I design ad angolo retto consentono di risparmiare spazio verticale e aiutano a ottimizzare la disposizione degli armadi.
Morsettiere PCB ad alta corrente
Progettati per carichi elettrici pesanti, questi blocchi presentano conduttori più grandi e una maggiore resistenza al calore.
Automazione industriale
Trasmissione affidabile del segnale e prestazioni durature sotto vibrazione.
Attrezzatura di potenza
Gestisce in modo sicuro requisiti di tensione e corrente più elevati.
Elettronica di consumo
I design compatti supportano prodotti più piccoli e più intelligenti.
4. Materiali e costruzione
Le prestazioni di una morsettiera per PCB dipendono fortemente dai materiali e dal design strutturale.
| Componente | Materiale comune | Scopo |
|---|---|---|
| Alloggiamento | Nylon PA66 | Resistenza alla fiamma e isolamento |
| Conduttore | Lega di rame | Conduttività elettrica |
| Placcatura | Stagno o Nichel | Resistenza alla corrosione |
| Viti | Acciaio | Fissaggio meccanico |
I materiali di alta qualità migliorano l'efficienza elettrica, la stabilità termica e la durata a lungo termine.
5. Vantaggi principali
Le morsettiere per PCB offrono vantaggi significativi per produttori, installatori e team di manutenzione.
- Cablaggio semplice:Semplifica l'installazione e la sostituzione dei cavi.
- Tempi di inattività ridotti:Manutenzione e risoluzione dei problemi più rapide.
- Connessione sicura:Forte ritenzione meccanica del filo.
- Design compatto:Utilizzo efficiente dello spazio sul PCB.
- Scalabilità:Disponibile in configurazioni a più poli.
- Sicurezza:Previene cortocircuiti accidentali.
- Efficienza dei costi:Riduce i costi di manodopera di assemblaggio.
- Flessibilità:Supporta diverse dimensioni e tensioni di cavi.
Molti ingegneri preferiscono le morsettiere PCB perché semplificano la manutenzione sul campo garantendo allo stesso tempo prestazioni elettriche affidabili per lunghi periodi di funzionamento.
6. Applicazioni comuni
Le morsettiere per PCB sono utilizzate in quasi tutti i settori elettrici moderni.
Sistemi di controllo industriale
Le fabbriche fanno affidamento su morsettiere per sensori, relè, PLC e sistemi di automazione in cui la resistenza alle vibrazioni e l'accessibilità per la manutenzione sono fondamentali.
Energia rinnovabile
Gli inverter solari e i sistemi eolici utilizzano morsettiere PCB per un trasferimento efficiente di potenza e connessioni stabili in condizioni ambientali mutevoli.
Attrezzature mediche
L'elettronica medica richiede connessioni altamente affidabili per dispositivi di monitoraggio e sistemi diagnostici.
Trasporti
I sistemi ferroviari, i veicoli elettrici e le stazioni di ricarica utilizzano robuste morsettiere per applicazioni ad alta corrente.
Edifici intelligenti
I sistemi di controllo dell'illuminazione, i dispositivi di sicurezza e le apparecchiature HVAC dipendono da connessioni PCB organizzate.
7. Come scegliere la morsettiera PCB giusta
La scelta della morsettiera PCB corretta richiede un'attenta considerazione dei requisiti tecnici e ambientali.
| Fattore di selezione | Perché è importante |
|---|---|
| Valutazione attuale | Previene il surriscaldamento |
| Valutazione della tensione | Garantisce prestazioni di isolamento sicure |
| Dimensione del filo | Garantisce la corretta compatibilità |
| Dimensione del passo | Influisce sulla spaziatura del PCB |
| Tipo di montaggio | Supporta i requisiti di layout |
| Temperatura operativa | Garantisce una durabilità a lungo termine |
| Protezione ambientale | Protegge da polvere e umidità |
Gli acquirenti dovrebbero inoltre verificare certificazioni come la conformità UL, CE e RoHS quando selezionano prodotti per i mercati internazionali.
8. Errori comuni commessi dagli acquirenti
La selezione errata della morsettiera può portare a costosi guasti, surriscaldamento o problemi di manutenzione.
- Scelta di valori correnti insufficienti
- Ignorando le condizioni ambientali
- Utilizzo di cavi di dimensioni incompatibili
- Selezione di materiali di bassa qualità
- Progettazione errata della spaziatura del PCB
- Ignorare i requisiti di vibrazione
- Oltre alle certificazioni di sicurezza internazionali
Un'attenta valutazione tecnica aiuta a evitare problemi di affidabilità e tempi di inattività imprevisti.
9. Consigli per l'installazione e la manutenzione
Una corretta installazione è essenziale per prestazioni stabili e sicurezza elettrica.
Migliori pratiche di installazione
- Utilizzare la coppia corretta del cacciavite.
- Evitare di serrare eccessivamente le viti.
- Spellare accuratamente l'isolamento del filo.
- Evitare fili di filo allentati.
- Seguire le specifiche di corrente e tensione.
- Ispezionare la qualità della saldatura per i modelli a foro passante.
Raccomandazioni per la manutenzione
- Ispezionare periodicamente le connessioni.
- Verificare la presenza di segnali di surriscaldamento.
- Cerca corrosione o scolorimento.
- Se necessario, stringere nuovamente le viti.
- Pulire regolarmente l'accumulo di polvere.
L'ispezione di routine prolunga significativamente la durata delle morsettiere PCB e riduce al minimo i guasti elettrici.
10. Morsettiera PCB e altri connettori
| Caratteristica | Morsettiera per PCB | Filo saldato | Connettore a crimpare |
|---|---|---|---|
| Manutenzione | Facile | Difficile | Moderare |
| Velocità di installazione | Veloce | Lento | Veloce |
| Riutilizzabilità | Eccellente | Povero | Bene |
| Affidabilità | Alto | Alto | Alto |
Le morsettiere per PCB forniscono un eccellente equilibrio tra affidabilità, facilità di manutenzione ed efficienza di installazione.
11. Tendenze e innovazioni del settore
Con la continua evoluzione dell'elettronica, la tecnologia delle morsettiere PCB sta avanzando rapidamente.
- Disegni miniaturizzati ad alta densità
- Tecnologia push-in senza attrezzi
- Maggiore resistenza alle vibrazioni
- Integrazione del monitoraggio intelligente
- Capacità di corrente più elevate
- Materiali ignifughi migliorati
- Produzione rispettosa dell'ambiente
I produttori stanno inoltre sviluppando soluzioni per l’Industria 4.0, i veicoli elettrici e i sistemi di energia rinnovabile.
12. Domande frequenti
Qual è lo scopo principale di una morsettiera per PCB?
Il suo scopo principale è fornire collegamenti sicuri e rimovibili ai circuiti stampati.
Le morsettiere per PCB sono riutilizzabili?
SÌ. La maggior parte delle morsettiere per PCB sono progettate per l'inserimento e la rimozione ripetuti dei cavi.
Quali settori utilizzano maggiormente i morsetti per PCB?
I settori dell’automazione industriale, dei sistemi energetici, delle energie rinnovabili, delle telecomunicazioni, dei trasporti e dell’elettronica di consumo li utilizzano ampiamente.
Come scelgo la corrente nominale corretta?
Selezionare una morsettiera con una corrente nominale superiore al carico massimo previsto del sistema per garantire un funzionamento sicuro.
Cosa causa il surriscaldamento della morsettiera?
Le cause più comuni includono cablaggio allentato, corrente eccessiva, dimensioni del cavo inadeguate e materiali conduttivi di scarsa qualità.
Le morsettiere per PCB sono in grado di gestire le vibrazioni?
SÌ. I design con morsetto a molla e morsetto a vite di alta qualità offrono un'eccellente resistenza alle vibrazioni.
13. Conclusionee
Le morsettiere PCB svolgono un ruolo fondamentale nel garantire connessioni elettriche sicure, efficienti e manutenibili in innumerevoli settori. La loro flessibilità, affidabilità e facilità di installazione li rendono indispensabili nei moderni sistemi elettronici.
Sia che venga utilizzata in macchinari industriali, apparecchiature per energie rinnovabili, sistemi di trasporto o elettronica di consumo, la scelta della giusta morsettiera PCB ha un impatto diretto su prestazioni, sicurezza e affidabilità a lungo termine.
Con la continua evoluzione della tecnologia, le soluzioni avanzate di morsettiere PCB diventeranno ancora più compatte, intelligenti ed efficienti per soddisfare le crescenti richieste del mercato.
